【Представяне на продукта】
|
клетка |
Монокристален, 182mmx91mm |
|
Брой клетки |
108（6×18） |
|
Номинална максимална мощност (Pmax) |
420W |
|
Максимална ефективност |
21,5 процента |
|
Разклонителна кутия |
IP68 |
|
Максимално системно напрежение |
1000V/1500V DC |
|
Работна температура |
-40 градуса - плюс 85 градуса |
【Описание на продукта】

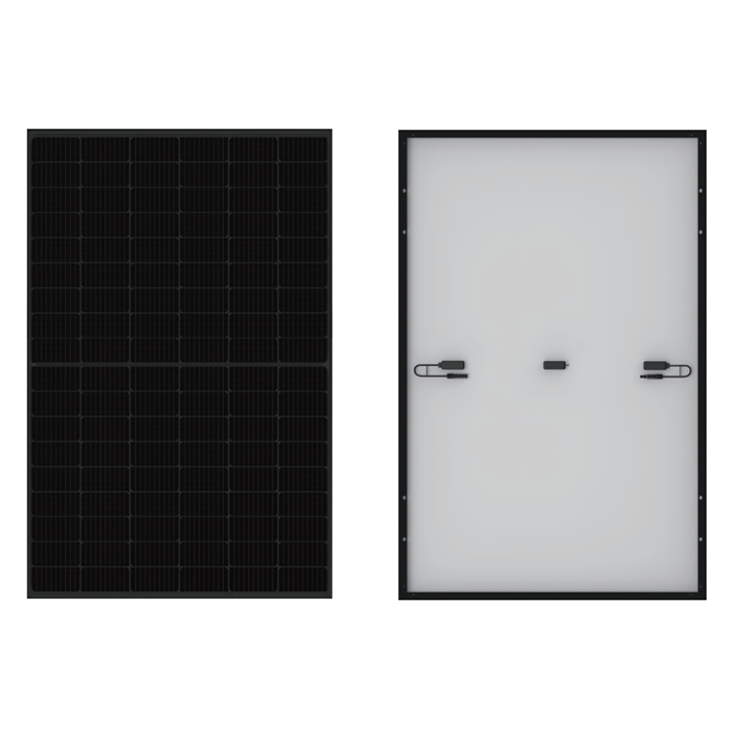

420W високоефективен слънчев панел е изработен от слънчеви клетки M10 MBB PERC, тази серия от високоефективни модули осигурява най-рентабилното решение за слънчева фотоволтаична инсталация на жилищни покриви. Налични са изцяло черна, черна рамка или сребриста рамка плюс черни слънчеви панели на задния лист.
【Основни функции】

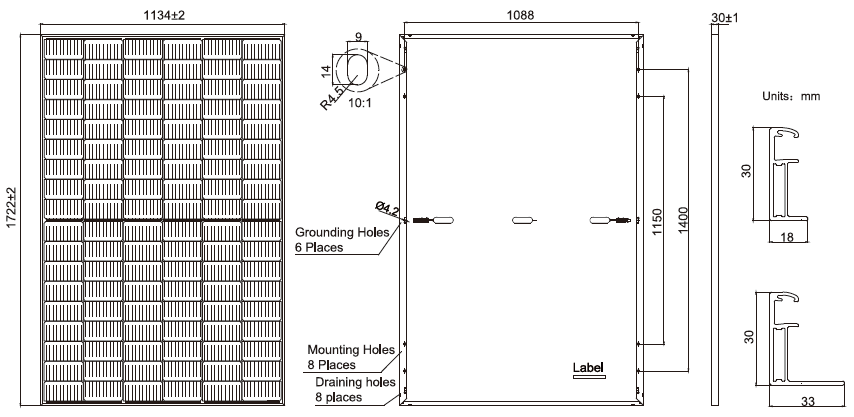

【Размери на фотоволтаичен модул】
【Електрически данни в STC】
|
Номинална максимална мощност (Pmax) [W] |
400 |
405 |
410 |
415 |
420 |
|
Напрежение на отворена верига (Voc) [V] |
37.07 |
37.23 |
37.32 |
37.45 |
37.58 |
|
Максимално напрежение на мощността (Vmp) [V] |
31.01 |
31.21 |
31.45 |
31.61 |
31.80 |
|
Ток на късо съединение (Isc) [A] |
13.79 |
13.87 |
13.95 |
14.02 |
14.10 |
|
Максимален ток на мощност (Imp) [A] |
12.90 |
12.98 |
13.04 |
13.13 |
13.21 |
|
Ефективност на модула [процент] |
20,48 процента |
20,74 процента |
21.00 процента |
21,25 процента |
21. 51 процента |
|
Толерантност към мощността |
0~ плюс 5W |
||||
|
Температурен коефициент на Isc( _Isc) |
0.044 процента/градус |
||||
|
Температурен коефициент на Voc ( _Voc) |
-0.275 процента/градус |
||||
|
Температурен коефициент на Pmax (_Pmp) |
-0.350 процента/градус |
||||
|
STC |
Облъчване 1000W/m², температура на клетката 25 градуса, AM1.5G |
||||
【Електрически данни при NOCT и работни условия】
|
ЕЛЕКТРИЧЕСКИ ПАРАМЕТРИ В НОЩ |
|||||
|
ТИП |
400 |
405 |
410 |
415 |
420 |
|
Номинална максимална мощност (Pmax) [W] |
302 |
306 |
310 |
314 |
318 |
|
Напрежение на отворена верига (Voc) [V] |
34.88 |
35.12 |
35.23 |
35.37 |
35.50 |
|
Максимално напрежение на мощността (Vmp) [V] |
29.26 |
29.47 |
29.72 |
29.89 |
30.09 |
|
Ток на късо съединение (Isc) [A] |
11.03 |
11.10 |
11.16 |
11.22 |
11.29 |
|
Максимален ток на мощността (Imp) [A] |
10.32 |
10.38 |
10.43 |
10.50 |
10.57 |
|
НЕ |
Облъчване 800W/m², околна температура 20 градуса, скорост на вятъра 1m/s, AM1.5G |
||||
|
УСЛОВИЯ НА ЕКСПЛОАТАЦИЯ |
|
|
Максимално системно напрежение |
1000V/1500V DC (IEC) |
|
Работна температура |
-40 градуса ~ плюс 85 градуса |
|
Максимален сериен предпазител |
25A |
|
Максимално статично натоварване, отпред |
5400Pa |
|
Максимално статично натоварване, гръб |
2400Pa |
|
НЕ |
45±2 градуса |
|
Клас на приложение |
клас А |
【Криви ток-напрежение】
【Механични данни】
|
СПЕЦИФИКАЦИИ |
|
|
клетка |
Моно |
|
тегло |
21,5 кг ± 3 процента |
|
Размери |
1722mm×1134mm×30mm |
|
Размер на напречното сечение на кабела |
4 мм2(IEC), 12AWG (UL) |
|
Брой клетки |
108(6x18) |
|
Разклонителна кутия |
IP68, 3 диода |
|
Конектор |
QC 4.10 (1000V) / QC 4.10-35(1500V) |
|
Дължина на кабела (включително конектор) |
Портрет: 300 мм (плюс)/400 мм (-) Пейзаж: 1200 mm (плюс)/1200 (-) |
|
Конфигурация на опаковката |
36 бр./палет, 216Pcs/20ft контейнер 936Pcs/40ft контейнер |
【Сертификация】

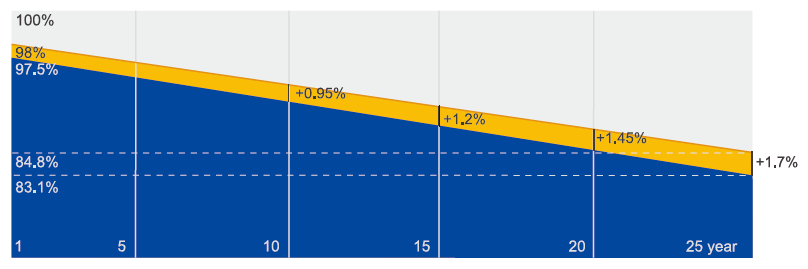

【Гаранция за производителност】
