Статична трансферна система (STS) и приложение в фотоволтаичното генериране

Въведение

Тъй като модерните центрове за данни, търговски съоръжения и промишлени обекти стават все по-зависими от електрозахранването, прекъсванията на електрозахранването или нестабилността могат да имат катастрофални ефекти върху системите. За да се осигури непрекъснато захранване, особено при критични натоварвания, системата за статичен пренос (STS) се превърна в основно устройство за защита на захранването. STS е високоефективна система, проектирана да превключва безпроблемно източниците на захранване в случай на повреда, като гарантира стабилност и непрекъснатост на товара.

Какво е система за статичен трансфер (STS)?

Статична трансферна система (STS) е устройство, което позволява безпроблемно превключване между два или повече източника на захранване. Неговата основна функция е автоматично да прехвърля товара от основния източник на захранване към резервния източник на захранване, когато основният източник се повреди или стане нестабилен, като гарантира, че товарът остава непрекъснат.

За разлика от традиционните механични превключващи устройства, STS се основава на-твърди електронни компоненти, което позволява много по-бързо и по-надеждно превключване. Обикновено се използва в среди, които изискват висока надеждност и наличност, като центрове за данни, болници и финансови институции.

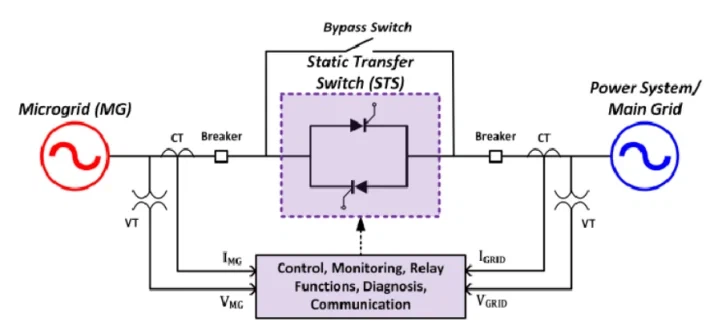

Как работи системата за статичен трансфер?

СТС работи на базата настатични превключвателии анавтоматична система за управление. Основната му функция е непрекъснато да следи състоянието на основния и резервния източник на захранване и автоматично да превключва на резервно захранване, когато основният източник откаже. Ето как работи:

• Мониторинг на мощността: Системата непрекъснато следи главното захранване, проследявайки параметри като напрежение, честота и форма на вълната.
• Откриване на грешки: Когато се открие повреда или нестабилност в главния източник на захранване, STS активира механизма за автоматично превключване.
• Моментално превключване: STS превключва към резервния източник на захранване почти моментално, обикновено за милисекунди, като гарантира, че няма прекъсване на товара.
• Възстановяване на мощността: След като основният източник на захранване бъде възстановен до нормален, STS автоматично ще превключи обратно към него.

Основни предимства на системите за статичен трансфер

• Безпроблемно превключване: Поради използването на статични превключватели, STS може да извърши превключване на източника за милисекунди, без да прекъсва захранването на товара. Това е критично в среди, които изискват висока надеждност на мощността.
• Подобрена надеждност на системата: STS осигурява резервни източници на захранване, като гарантира, че когато основният източник се повреди, резервният източник може бързо да поеме, предотвратявайки прекъсвания на захранването или прекъсване на системата.
• Космическа ефективност: В сравнение с традиционната механична разпределителна уредба, STS има компактен електронен превключващ дизайн, спестявайки място и правейки енергийната система по-ефективна.
• Без ръчна намеса: Веднъж конфигуриран и инсталиран, STS автоматично управлява превключването на източника на захранване без човешка намеса, намалявайки риска от грешки и понижавайки разходите за поддръжка.
• Намалено въздействие на колебанията в мощността: Чрез стабилизиране на захранването, STS намалява влиянието на колебанията в мощността (като вариации на напрежението и честотата) върху оборудването, като по този начин удължава живота на устройствата.

Приложения на статични трансферни системи

Статичните преносни системи се използват широко в множество области, особено в среди, където надеждността на захранването е основен приоритет. Ето някои типични случаи на употреба:

• PV система:1.Превключване на-режим на мрежата/изключен-режим

Когато фотоволтаична система работи в режим „мрежа-свързана със съхранение на енергия“, ако мрежата внезапно претърпи прекъсване на захранването, STS незабавно ще превключи захранването на товара от „мрежа + PV“ на „батерия за съхранение на енергия“. Това гарантира липса на прекъсване за домакински или промишлени/търговски товари (като хладилници и сървъри).

2. Превключване на основно/резервно захранване

Някои широко{0}}мащабни фотоволтаични проекти са оборудвани с два източника на енергия (напр. „PV + електрическа енергия“ или „PV + дизелов генератор“). STS може да служи като превключвател за главния и резервния източник на захранване. Когато основният източник на захранване (напр. PV) има недостатъчна мощност или неизправност, той автоматично превключва към източник на захранване в режим на готовност (напр. захранване от мрежата), за да осигури стабилно захранване.

3.Независима защита за критични натоварвания

За критично оборудване във фотоволтаични системи (като системи за мониторинг и инверторни управляващи блокове), STS може да бъде специално конфигуриран с двойни източници на захранване (напр. "главна фотоволтаична верига + резервно DC захранване"). Това предотвратява изключването на критично оборудване поради повреда в главната верига, което в противен случай може да повлияе на работата на цялата система.

• Центрове за данни: Центровете за данни разчитат в голяма степен на непрекъснато захранване и всяко прекъсване на захранването може да доведе до прекъсване на сървъра, загуба на данни или прекъсване на услугата. STS гарантира, че захранването остава стабилно при всякакви условия.

• Болници и медицински заведения: Медицинско оборудване като животоподдържащи устройства, операционни зали и други критични машини зависят от надеждно захранване. STS гарантира, че тези устройства винаги имат стабилен източник на захранване, предотвратявайки потенциално катастрофални последици от прекъсване на захранването.

• Системи за индустриална автоматизация: Някои индустриални производствени линии и автоматизирани системи зависят от непрекъснато захранване. Всяко прекъсване на електрозахранването може да спре производството, оказвайки влияние върху ефективността и качеството на продукта. STS осигурява непрекъсната работа в такива критични среди.

Предимства на приложението във фотоволтаичната система

В сравнение с традиционните механични превключватели (напр. контактори), наSTSима по-видни предимства в приложенията на фотоволтаичните системи:

• Бърза скорост на превключване: Времето за превключване обикновено е в диапазона от милисекунди (<50ms), much faster than the second-level response of mechanical switches. This prevents sensitive loads (such as computers and precision instruments) from restarting due to power outages.

• Без въздействие на дъга: Използва силови електронни устройства (напр. IGBT) за постигане на превключване, без механични контакти и генериране на дъга. Това го прави подходящ за високо{3}}сценарии на превключване във фотоволтаични системи и удължава живота на оборудването.

• Автоматично интелигентно управление: Може да се свърже с PV инвертори и съхранение на енергия BMS (система за управление на батерията). Той автоматично задейства превключване въз основа на състоянието на мрежата и PV изхода, като не изисква ръчна намеса.

Заключение

Системата за статичен пренос (STS) играе решаваща роля в осигуряването на висока-надеждност, непрекъснато захранване за критични приложения. Неговите ефективни, бързи и надеждни възможности за превключване гарантират, че прекъсванията на захранването не засягат основното оборудване, което го прави незаменим в центрове за данни, болници, финансови институции и индустриални системи. С непрекъснатия напредък в технологиите STS системите стават все по-интелигентни и ефективни, предоставяйки цялостни решения за защита на захранването за различни нужди.

Ключови думи

Статична трансферна система (STS), система за автоматично управление, превключване на източници на енергия, автоматично превключване, непрекъсваемо захранване (UPS)
