Нарастващото приемане на фотоволтаични (PV) системи в жилищни, търговски и промишлени приложения налага задълбочено разбиране на различни видове електрически товари, капацитивни, индуктивни и резистивни, които взаимодействат с тези системи. Настоящият документ предоставя задълбочен анализ на тези типове натоварвания, техните характеристики, влияе върху работата на PV системата и сравнителните оценки. Специален акцент се поставя върху натоварванията от страна на потребителите в PV приложения, включително тяхното въздействие върху качеството на мощността, ефективността и стабилността на системата. Дискусията обхваща и стратегии за смекчаване на оптимизирането на работата на PV системата при различни условия на натоварване.

Фотоволтаичните (PV) системите са все по -интегрирани в съвременните енергийни мрежи, особено от страна на потребителите, където доставят електричество на жилищни, търговски и индустриални потребители. Ефективността и стабилността на PV системите зависят значително от естеството на свързаните натоварвания. Електрическите товари могат да бъдат категоризирани в три вида:

Резистивни натоварвания - чиста съпротива

Индуктивни натоварвания - натоварвания със значителна индуктивност

Капацитивни товари - товари с доминиращ капацитет

Всеки тип натоварване взаимодейства по различен начин с PV инверторите, влияещ върху качеството на мощността, ефективността и надеждността на системата. Този документ разглежда подробно тези взаимодействия, като предоставя сравнителен анализ и препоръки за оптимален дизайн на PV системата.

Основни характеристики на типовете натоварвания

Определение за резистивно натоварване

Резистивните натоварвания са най -простият тип, при който токът и напрежението са във фаза. Те консумират реална мощност (P) и не въвеждат реактивна мощност (Q).

Основни характеристики:

Коефициент на мощност (PF)=1 (коефициент на мощност на единство).

Няма фазово изместване между напрежението и тока.

Въздействие върху PV системите:

Ефективност: Висока, тъй като не се включва реактивна мощност.

Стабилност: Минимално въздействие върху PV инверторите, тъй като те осигуряват стабилен, линеен товар.

Хармоници: незначително, освен ако не са налице нелинейни резистивни натоварвания (напр. Димери).Класификация на резистивни товари от страна на потребителя

Домакински резистивен товар

Осветително оборудване (традиционни лампи с нажежаема жичка, халогенни волфрамови лампи (генериране на топлина и излъчване на светлина чрез устойчивост на нишки)

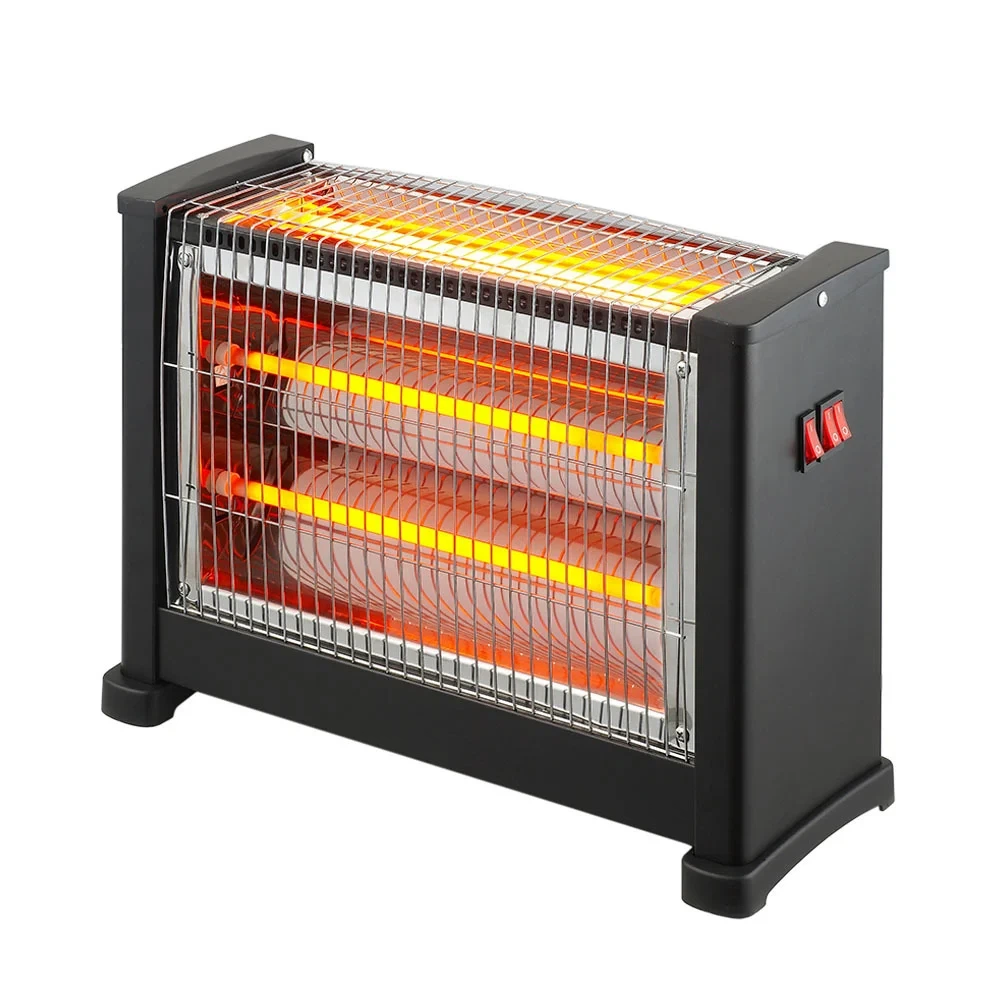

Отоплителни уреди (електрически бойлери, електрически нагреватели, електрически одеяла, подгряващи ръце, електрически фурни, електрически ютии, кърлинг ютии и др.)

Електрически уреди с ниска мощност (зарядни устройства, електрически вентилатори и др.)

Малки промишлени и търговски резистивни товари

Отоплително оборудване за малки магазини (като машини за горещи напитки в магазини за удобство и малки електрически фурни (чисто отопление на съпротива) в пекарни)

Офис оборудване (отоплителни компоненти (отопление на съпротивление) на някои старомодни принтери и копирни копия)

Селскостопанско спомагателно оборудване (електрически отоплителни проводници за малки оранжерии (за запазване на топлина), малки електрически отоплителни пръти за аквакултура)

Определение за индуктивно натоварване

Индуктивните натоварвания въвеждат фазово изоставане, при което токът изостава от напрежението поради индуктивната реактивност (xl=2 πfl).

Основни характеристики:

Коефициент на мощност (PF) <1 (изоставане).

Реактивна консумация на енергия (q=vi sinφ).

Въздействие върху PV системите:

Ефективност: Намалена поради реактивни загуби на мощност.

Стабилност: Може да причини капки на напрежението и колебанията на мощността.

Harmonics: Може да въведе хармоници, ако не е линейно (напр. Променливи честотни дискове).

Стратегии за смекчаване:

Кондензатори за корекция на коефициента на мощност (PFC) за компенсиране на изоставането на PF.

Използване на активни филтри за смекчаване на хармониците.Класификация на индуктивните натоварвания от страна на потребителя

Натоварвания от тип двигател

Домакински уреди (хладилни компресори, климатични компресори и двигатели на вентилатора, мотори за пералня, мотоциктори за микровълнова фурна, двигатели с качулка на качулката и т.н.)

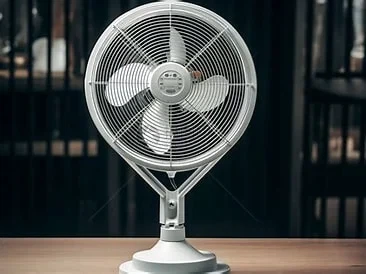

Промишлено и търговско оборудване (двигатели с водни помпи (селскостопанско напояване, системи за водоснабдяване), вентилатори (вентилация, разсейване на топлина), двигатели на конвейера, двигатели на машинни инструменти, двигатели на асансьора и др.)

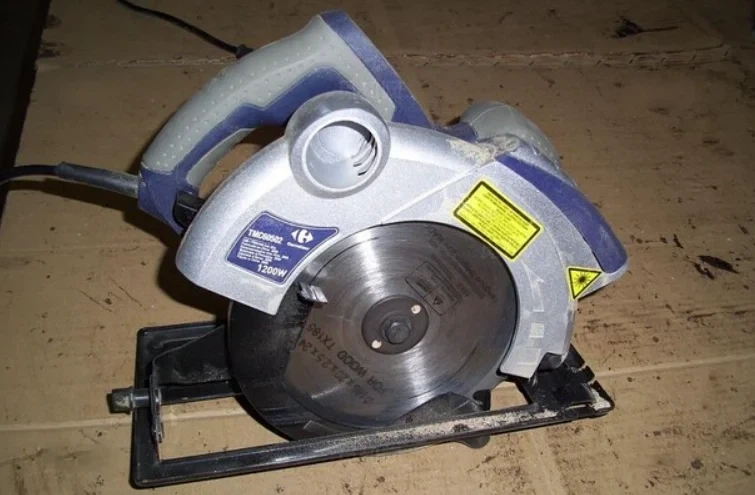

Малко оборудване (електрически инструменти (като електрически тренировки, машини за рязане), двигатели на бягаща пътека, двигатели за охлаждане на вентилатора вътре в електрическите купчини за зареждане на превозни средства и др.)

Електромагнитно оборудване

Соленоидни клапани (като клапани за домакински газове и соленоидни клапани за пречиствател на водата, които контролират отвора и затварянето на клапана чрез генериране на магнитно поле чрез енергизиране на бобината)

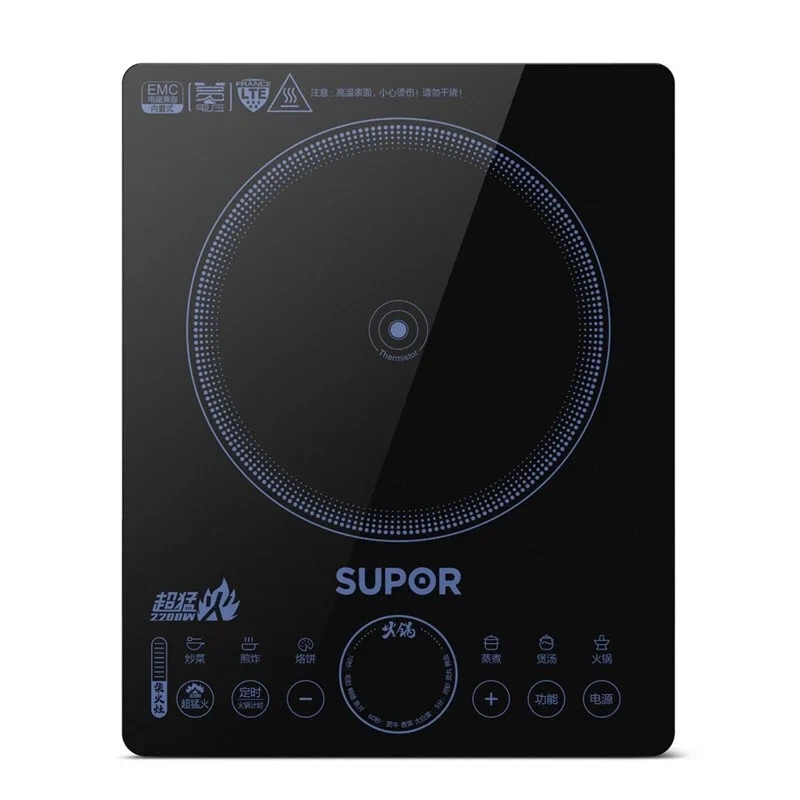

Индукционна готварска печка/индукционна готварска печка (използвайки намотка за генериране на редуващо се магнитно поле, което води до загреване на съдове за готвене. Основният компонент е отоплителната намотка)

Други индуктивни натоварвания

Електрическа заваръчна машина (с голям брой намотки вътре, тя разчита на електромагнитна индукция за генериране на заваръчен ток по време на работа и е силно индуктивно натоварване)

Определение на капацитивното натоварване

Капацитивните натоварвания въвеждат фазов проводник, при който токът води напрежение поради капацитивна реактивност (xc=1/(2πfc)).

Основни характеристики:

Коефициент на мощност (PF) <1 (водещ).

Реактивно генериране на енергия (q=vi sinφ).

Въздействие върху PV системите:

Ефективност: Може да подобри ефективността, ако се използва за PFC, но прекомерният капацитет може да причини пренапрежение.

Стабилност: Може да доведе до резонансни проблеми с индуктивността на мрежата.

Harmonics: Може да усили хармониците, ако не е проектирано неправилно.

Стратегии за смекчаване:

Правилно оразмеряване на PFC кондензатори.

Използване на хармонични филтри.Класификация на капацитивните натоварвания от страна на потребителя

Електронно оборудване за захранване

Страничният кондензатор на DC на честотния конвертор/инвертор (постояннотоковата шина на оборудването като фотоволтаични инвертори и задвижвания с променлива честота (VFDS) обикновено е оборудвана с електролитични кондензатори с голям капацитет за изглаждане на DC напрежението и потискане на Ripple)

Кондензатори за входни филтри на превключващите захранвания (капацитетните филтрирани вериги обикновено се инсталират в предния край на захранването на превключване на компютърни сървъри, базови станции за комуникация и друго оборудване)

Превключване на оборудване за захранване (зарядни устройства за мобилни телефони, адаптери за лаптоп, захранване на маршрутизатор, захранване на LED Light Driver)

Инверторно оборудване в домакински уреди (инвертор климатици, инверторни перални, инверторни хладилници)

Електронни инструменти (принтери, копирни, микровълнови фурни (някои модели), телевизори (особено LCD телевизори, които имат голям брой кондензатори на вътрешната захранваща платка) и т.н.)

Компенсационно устройство за кондензатор

Кондензатори за корекция на коефициента на мощност (PFC) (в индустриални или търговски съоръжения са инсталирани паралелни кондензаторни компенсационни устройства за подобряване на коефициента на мощност (особено за компенсиране на реактивната мощност на индуктивните натоварвания като двигатели)

SVG оборудването във фотоволтаични електроцентрали (динамични реактивни устройства за компенсиране на мощността (като SVG) може да изведе реактивна мощност в капацитивен режим за регулиране на напрежението на мрежата)

Сравнителен анализ на типовете натоварвания в PV системи

Съображения за натоварване от страна на потребителя в PV системи

PV системите от страна на потребителя трябва да се справят с комбинация от резистивни, индуктивни и капацитивни натоварвания. Основните предизвикателства включват:

Проблеми с качеството на мощността

Колебания на напрежението поради внезапно смяна на индуктивно натоварване.

Хармонични изкривявания от нелинейни натоварвания (напр. Инвертори, LED драйвери).

Дисбаланс на реактивната мощност, влияещ върху стабилността на мрежата.

Оптимизация на ефективността

Максималното проследяване на мощността (MPPT) трябва да отчита различни типове натоварвания.

Оразмеряването на инвертора трябва да обмисли пиковите реактивни нужди на мощността.

Взаимодействие и стабилност на мрежата

Рискове за острови, ако PV системите не могат да съответстват на търсенето на натоварване.

Честотна нестабилност поради прекомерни капацитивни натоварвания.

Стратегии за смекчаване и оптимизация

За подобряване на работата на PV системата при смесени товари:

Корекция на активен фактор на мощността (PFC): Използвайте компенсация на реактивната мощност, базирана на инвертор.

Хармонични филтри: Инсталирайте пасивни/активни филтри за смекчаване на изкривявания.

Управление на интелигентното натоварване: Приоритизирайте резистивните натоварвания по време на ниско PV генериране.

Интеграция на енергийното съхранение: Батериите могат да буферират реактивните нужди на мощността.

Разбирането на поведението на капацитивни, индуктивни и резистивни натоварвания е от решаващо значение за оптимизиране на производителността на PV системата от страна на потребителя. Докато резистивните натоварвания са най -ясните, индуктивните и капацитивните натоварвания, въвеждат сложности като реактивна мощност, хармоници и предизвикателства за стабилност. Правилните стратегии за смекчаване, включително PFC, хармонично филтриране и управление на интелигентното натоварване, са от съществено значение за ефективната и надеждна PV интеграция.

Ключови думи

Фотоволтаични (PV) системи, натоварвания от страна на потребителя, капацитивни натоварвания, индуктивни натоварвания, резистивни натоварвания, коефициент на мощност (PF), реактивна мощност (Q), реална мощност (P), фазово изместване, хармонично изкривяване.
